不会焊缝标注,就不设计焊接件

作者:天津一诺成科技有限公司 浏览: 发表时间:2021-12-01 20:09:18 来源:机械cax360

焊缝标注实例

1、焊缝标注方法

图样上焊缝有两种表示方法,即符号法和图示法。

焊缝标注以符号标注法为主,在必要时允许辅以图示法。比如用连续或断续的粗线表示连续或断续焊缝;在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状;用细实线绘制焊前坡口形状等等。符号标注法:通过焊缝符号和指引线表明焊缝形式的标注方法。

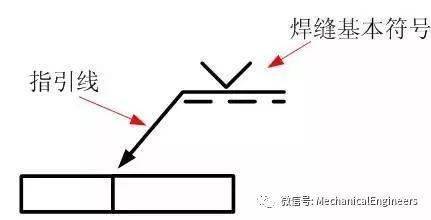

2、符号标注法的要素

焊缝符号标注中有许多要素,其中焊缝基本符号和指引线构成了焊缝的基本要素,属于必须标注的内容。除焊缝基本要素外,在必要时还应加注其他辅助要素,如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

3、焊缝符号及其标注

(1)焊缝基本符号是表示焊缝横断面形状的符号,共有13个(详见GB/324-88),例如:

(2)辅助符号是表示焊缝表面形状特征的符号。不需要确切地说明焊缝的表面形状时可以不加注辅助符号。辅助符号配置在基本符号固定位置。辅助符号有3个。

(3)补充符号是为了补充说明焊缝的某些特征而采用的符号,一共有5个。

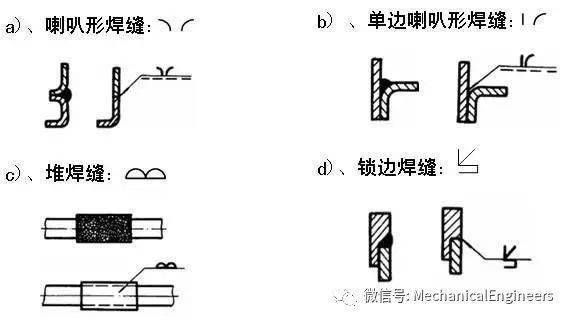

(4)特殊符号是为了满足某些特殊情况而规定的焊缝符号,共有4个。

4、指引线及其标注

指引线由箭头线和基准线组成。

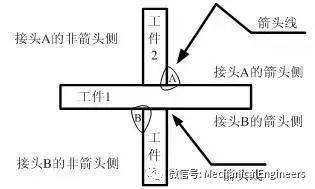

(1)箭头线:箭头可指向接头侧和非接头侧;箭头线相对焊缝的位置一般没有特殊要求;允许箭头线弯折一次。

(2)基准线 基准线含有实线基准线和虚线基准线。虚线基准线可画在实线基准线的上方或下方; 焊缝符号标注在实线基准线上说明焊缝在箭头侧,标注在虚线基准线上说明焊缝在非箭头侧; 标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

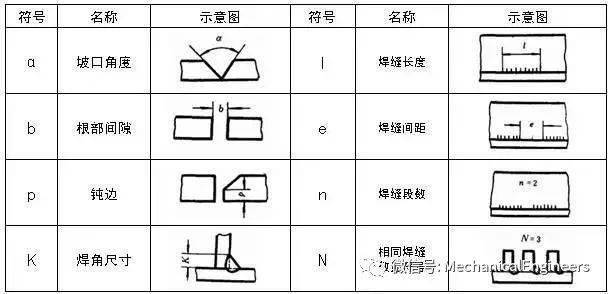

(1)焊缝标注有必要时可附带有焊缝尺寸符号及数据。焊缝尺寸符号共有16个(详见GB/324-88),例如:

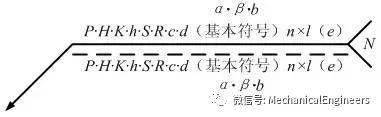

(2)焊缝尺寸符号及数据的标注原则(如图):焊缝横截面上的尺寸标注在基本符号的左侧;长度方向的尺寸标在右侧;坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。相同焊缝数量的符号标在尾部。

在基本符号的右侧无任何标注且又无其他说明时,意味着焊缝在工件的整个长度上是连续的;在基本符号的左侧无任何标注且又无其他说明时,表示对接焊缝要完全焊透。

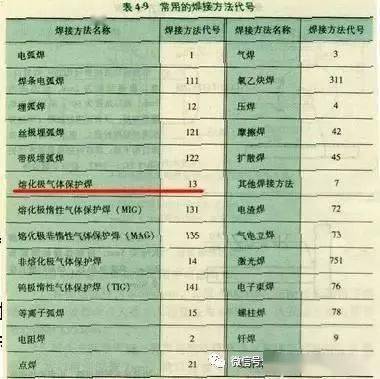

6、焊接方法代号

7、焊接标注说明

(1)坡口尺寸的标注对一般焊缝,只标注基本符号,不标注坡口尺寸,坡口尺寸由工艺决定;对有强度、气密性等要求的焊缝或受结构限定的特殊坡口,应标注坡口尺寸,必要时用图示法绘制坡口结构图。

(2)对接焊缝有效厚度S由工艺保证,焊后无法测量,一般不标注。

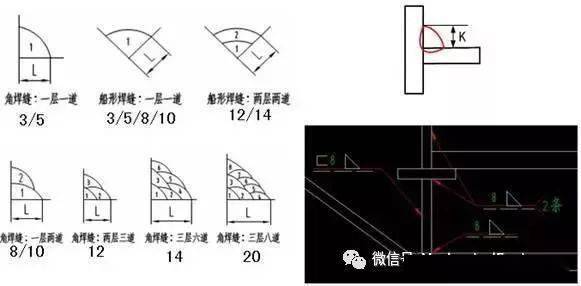

(3)焊脚尺寸K的大小一般为:3、5、8、10、12、14、20

(4)断续焊缝的标注如下图:n表示焊缝段数;表示焊缝长度(不计弧坑);e表示焊缝间距。
