50种控制阀气路结构与原理

作者:天津一诺成科技有限公司 浏览: 发表时间:2021-05-08 20:36:05 来源:网络

1.无气动阀门定位器的控制阀

2.有气动阀门定位器的控制阀

3.有电-气阀门定位器的控制阀

4.有气动继动器的控制阀

5.有电动阀位变送器的控制阀-回路供电

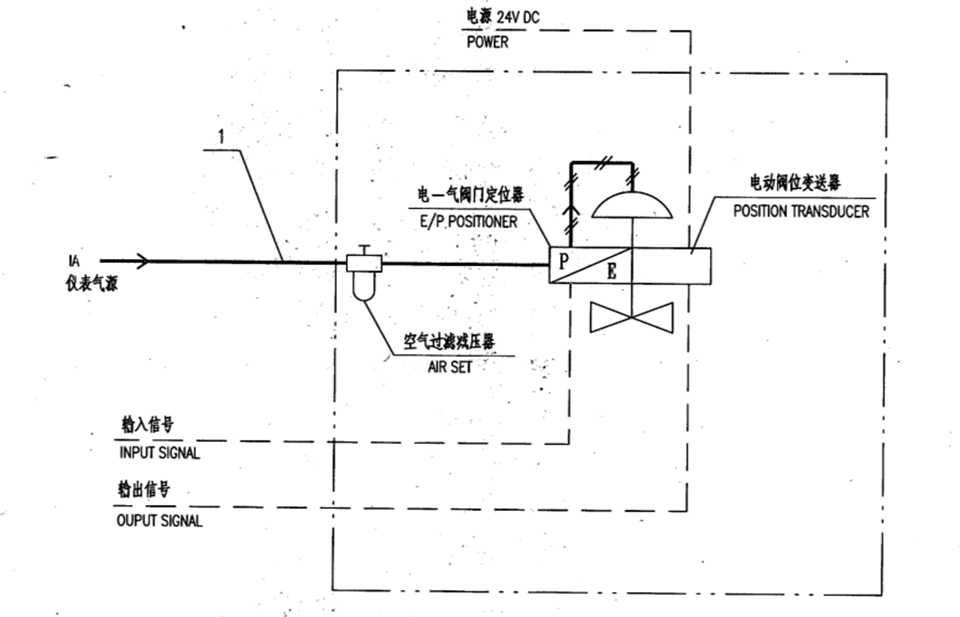

6.有电动阀位变送器的控制阀-外部供电

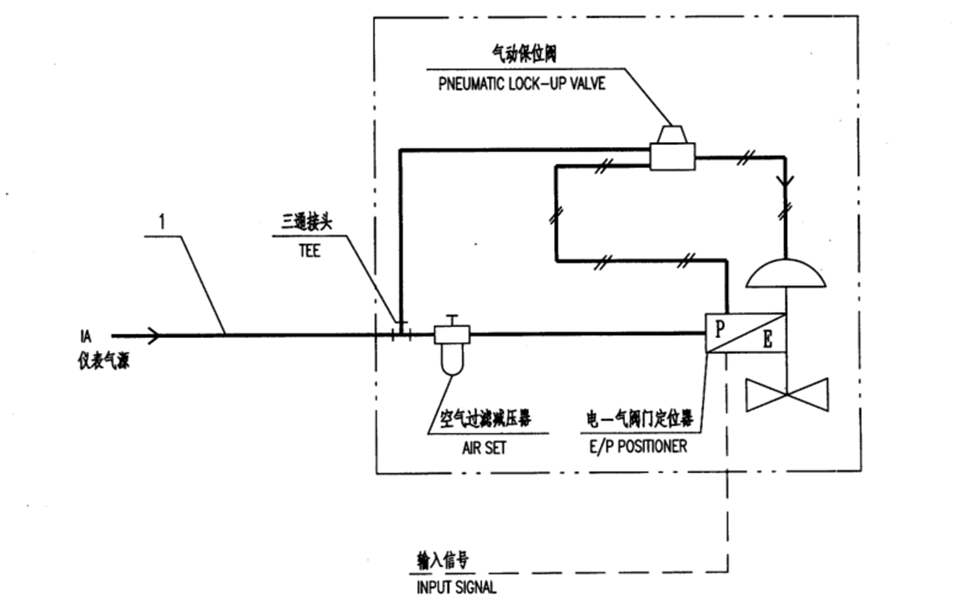

7.有气动保位阀的控制阀(电-气阀门定位器)

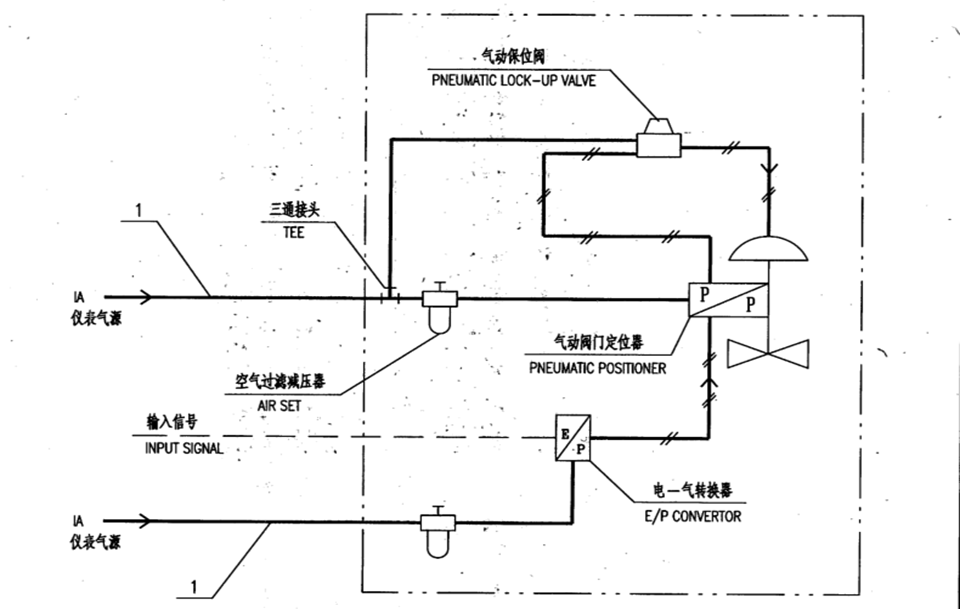

8.有气动保位阀的控制阀(电-气转换器、气动阀门定位器)

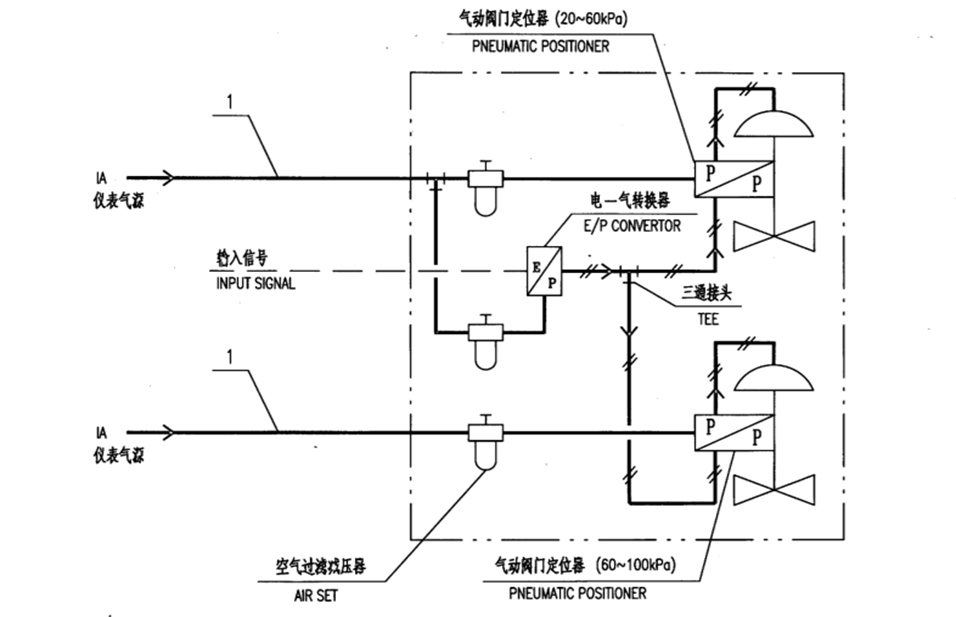

9.有气动阀门定位器的分程控制阀(电信号输入,电-气转换器)

10.有气动阀门定位器的分程控制阀(气信号输入)

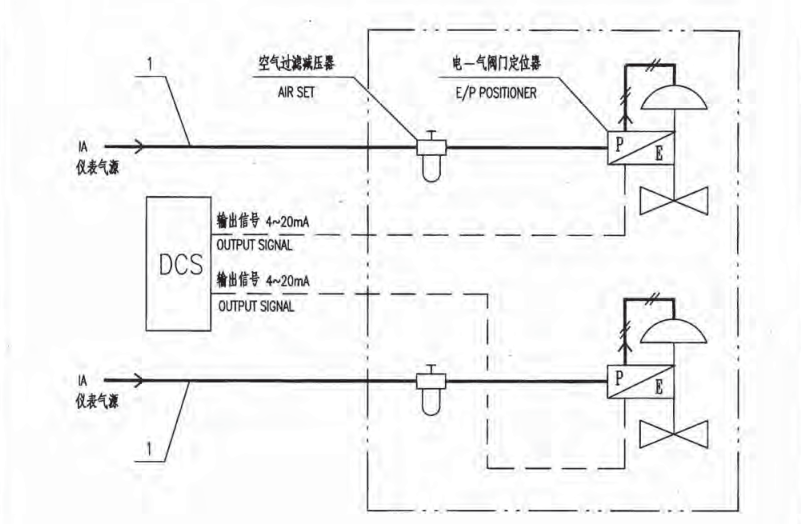

11.有电-气阀门定位器的分程控制阀(DCS输出4-20mA 4-20mA

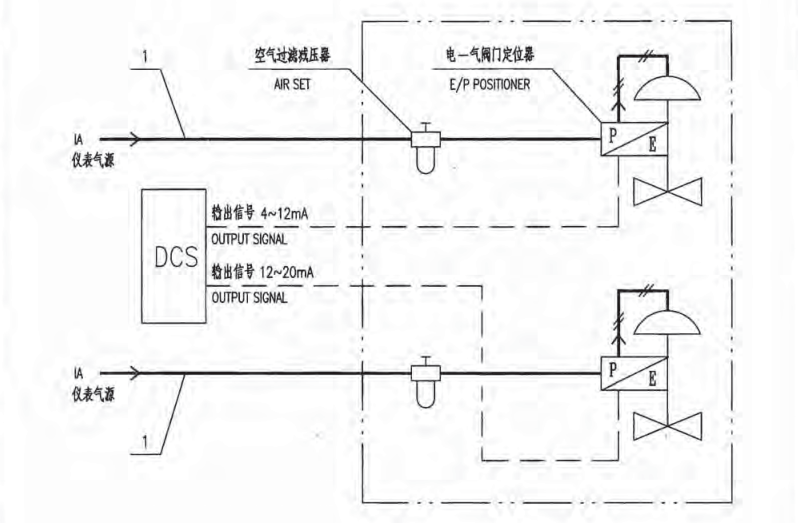

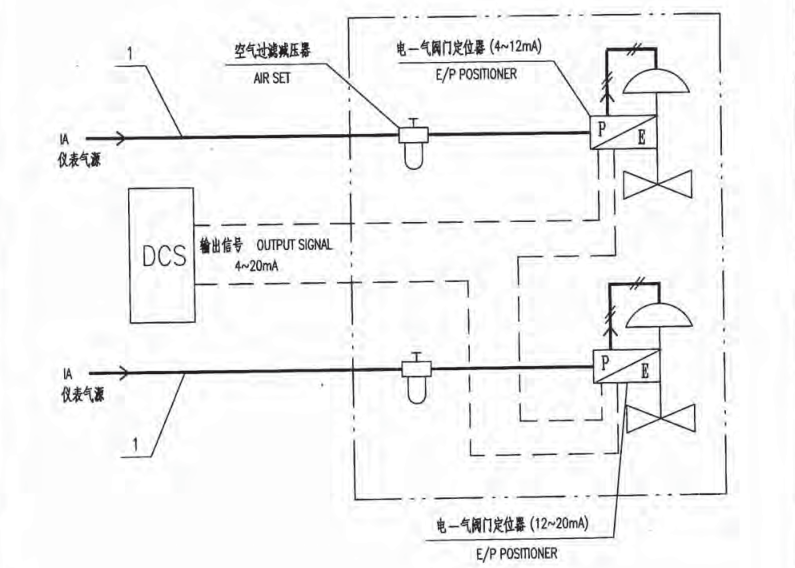

12.有电-气阀门定位器的分程控制阀(DCS输出4-12mA;12-20mA

13.有电-气阀门定位器的分程控制阀(DCS输出4-20mA

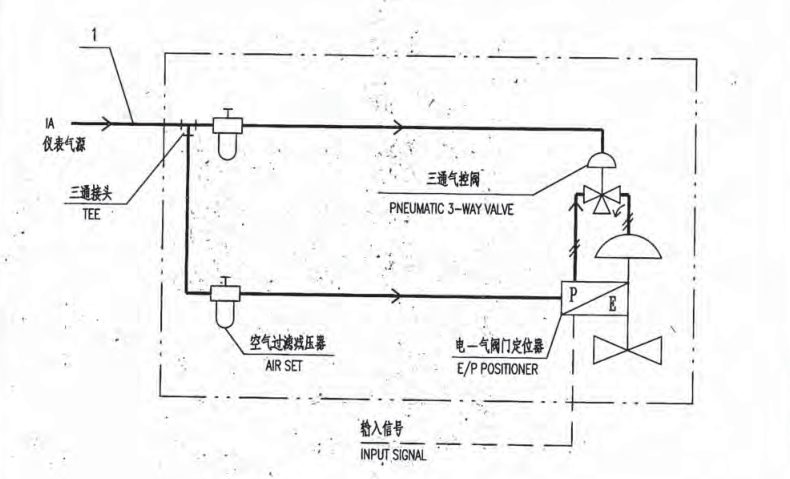

14.有气控阀的控制阀(三通阀

15.有气控阀的控制阀(二通阀

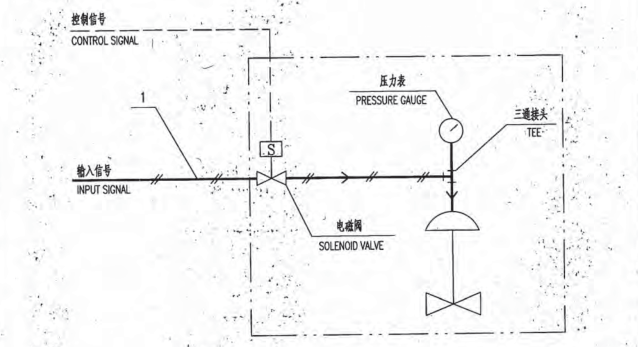

16.二位控制阀(单电磁阀

17.二位控制阀(冗余双电磁阀

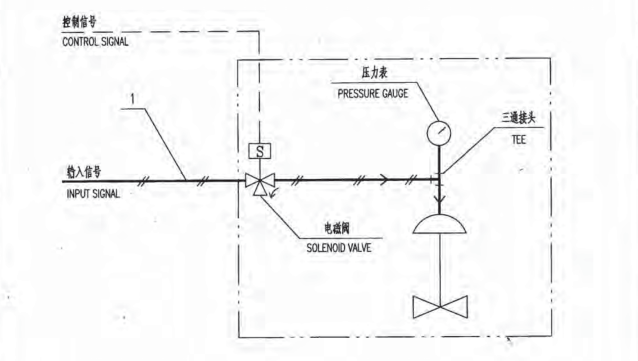

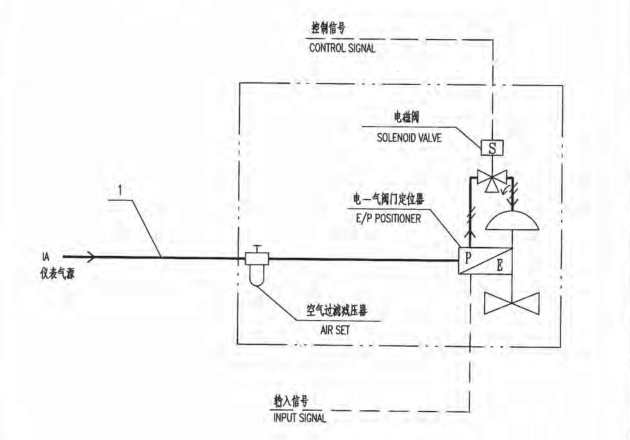

18.有电磁阀的控制阀(气关阀-无定位器

19.有电磁阀的控制阀(气关阀-有定位器

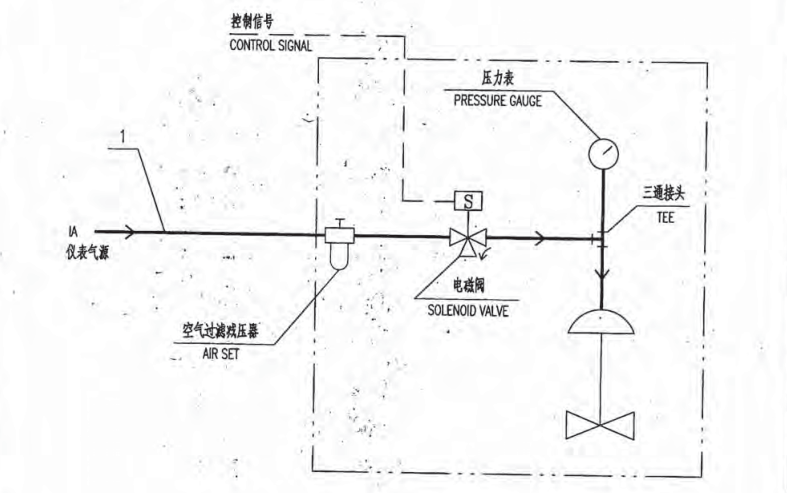

20.有电磁阀的无定位器控制阀(三通电磁阀

21.有电磁阀的无定位器控制阀(二通电磁阀

22.有电磁阀有定位器的控制阀(三通电磁阀

23.有电磁阀有定位器的控制阀(二通电磁阀

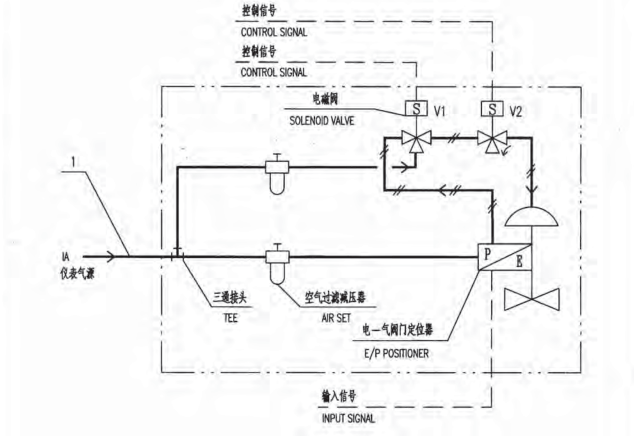

24.有电磁阀有定位器的控制阀(冗余三通电磁阀

25.有电磁阀和气动定位器的控制阀(单电磁阀

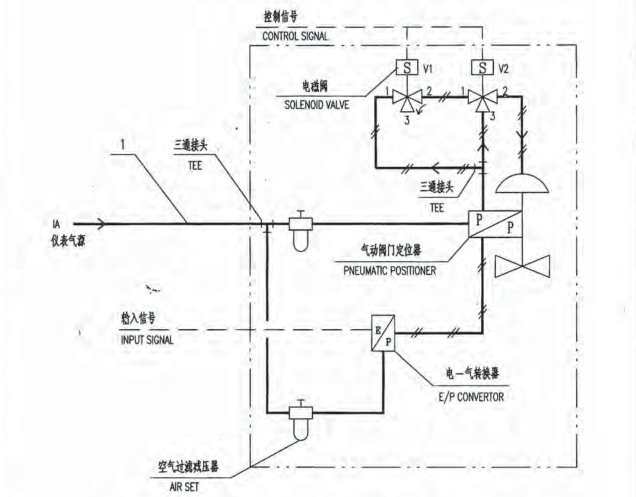

26.有电磁阀和气动定位器的控制阀(冗余双电磁阀

27.有两个电磁阀的控制阀(连锁安全

28.有两个电磁阀的控制阀(与门

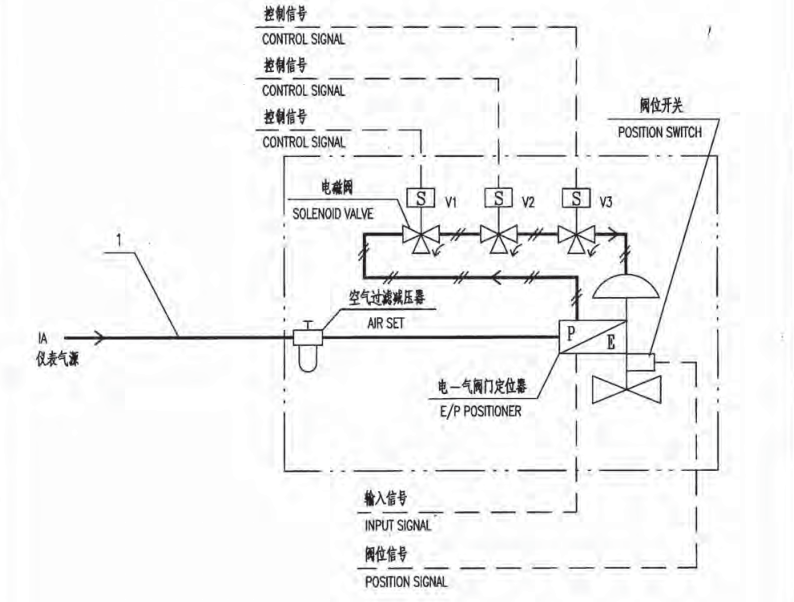

29.有三个电磁阀的控制阀(与门

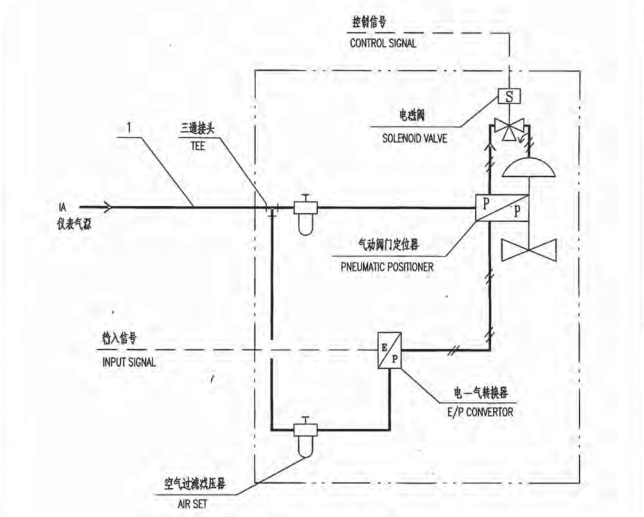

30.有电磁阀和气动阀门定位器的分程控制阀(电-气转换器

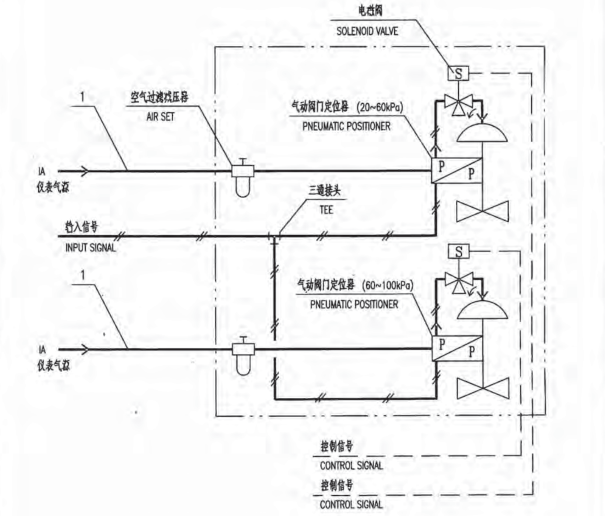

31.有电磁阀和气动阀门定位器的分程控制阀(无电-气转换器

32.有电磁阀和电-气阀门定位器的分程控制阀

33.有电磁阀和电-气阀门定位器的分程控制阀(DCS输出4-20mA;4-20mA)

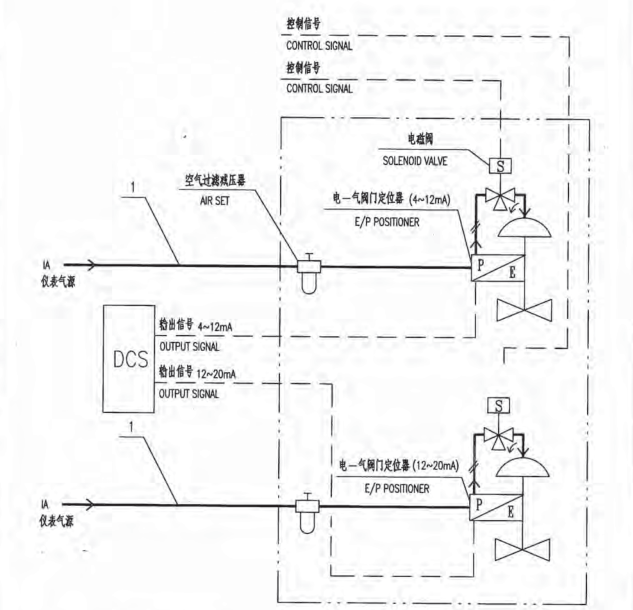

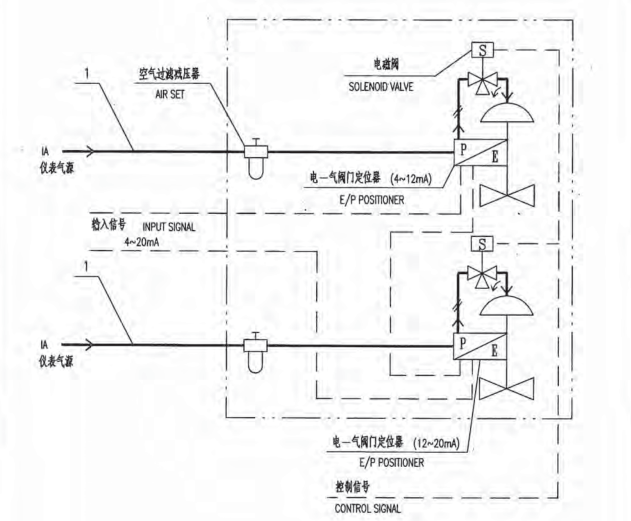

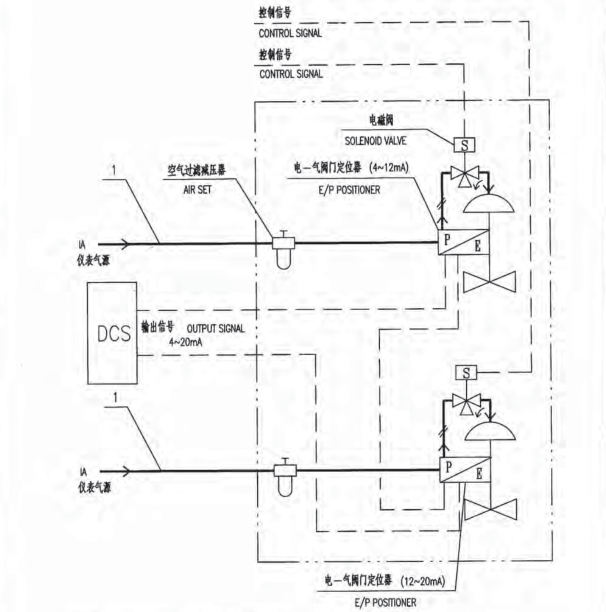

34.有电磁阀和电-气阀门定位器的分程控制阀(DCS输出4-12mA;12-20mA

35.有电磁阀和电-气阀门定位器的分程控制阀(DCS输出4-20mA

36.有电磁阀和气动三通阀的控制阀

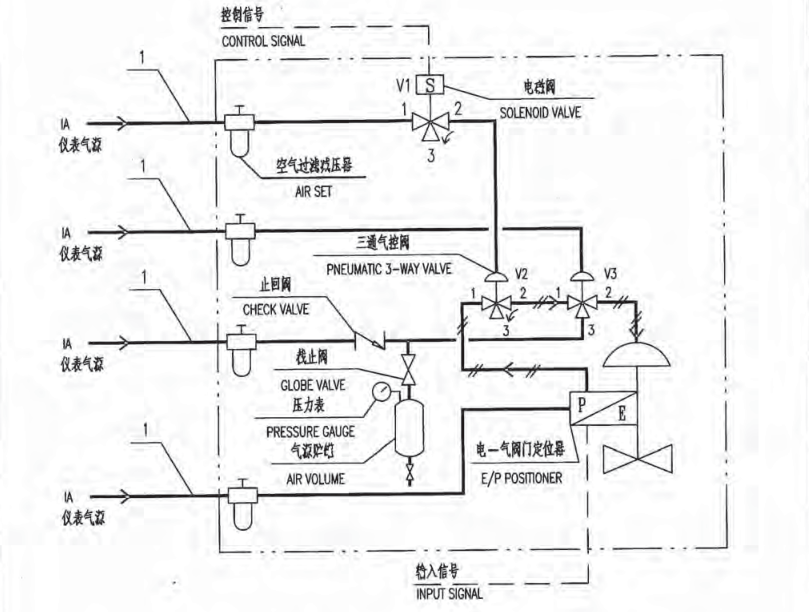

37.有电磁阀和气源储罐的控制阀

38.双作用执行机构控制阀(电-气阀门定位器)

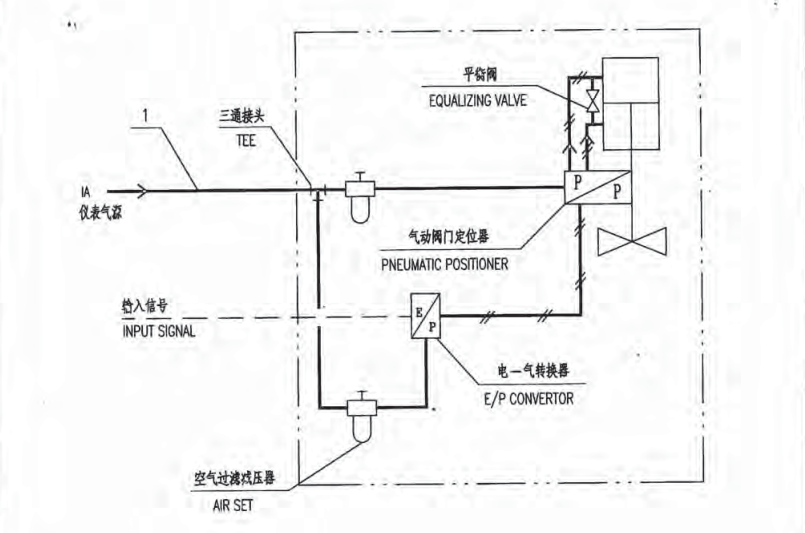

39.双作用执行机构控制阀(电-气转换器、气动阀门定位器)

40.双作用执行机构控制阀(电磁阀)

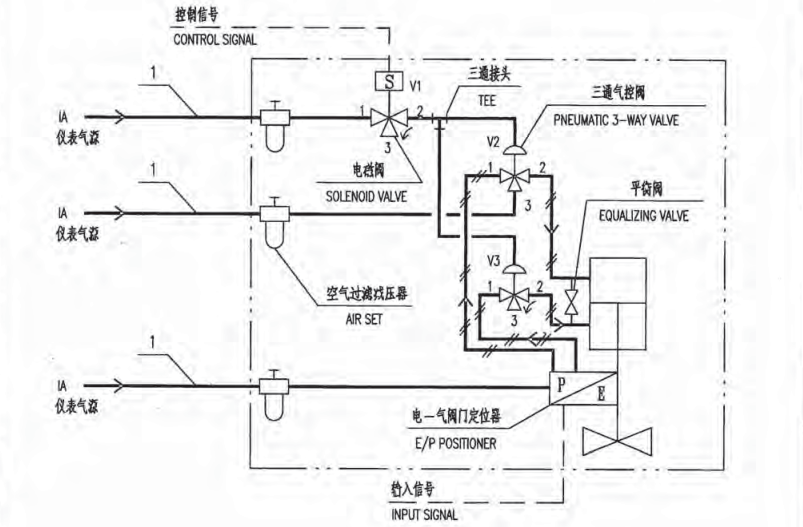

41.双作用执行机构控制阀(电磁阀、三通气控阀)

42.双作用执行机构控制阀(气源储罐)

43.双作用执行机构的控制阀(一路为恒压源)

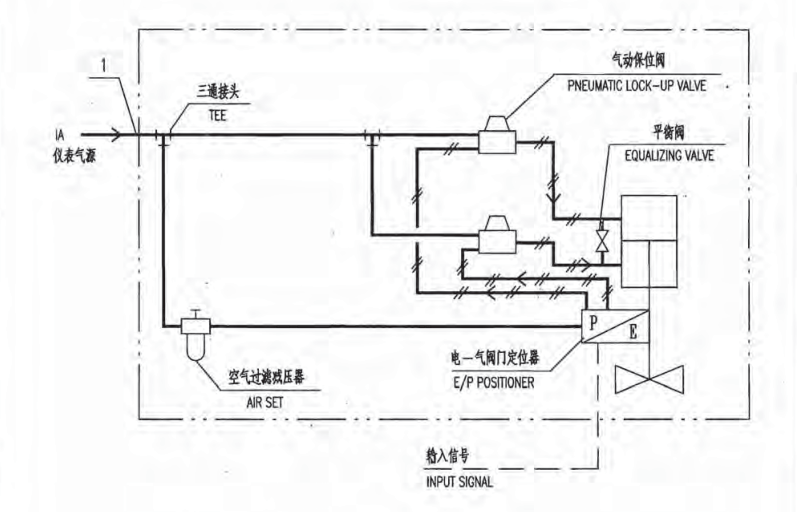

44.双作用执行机构的控制阀(气动保位阀)

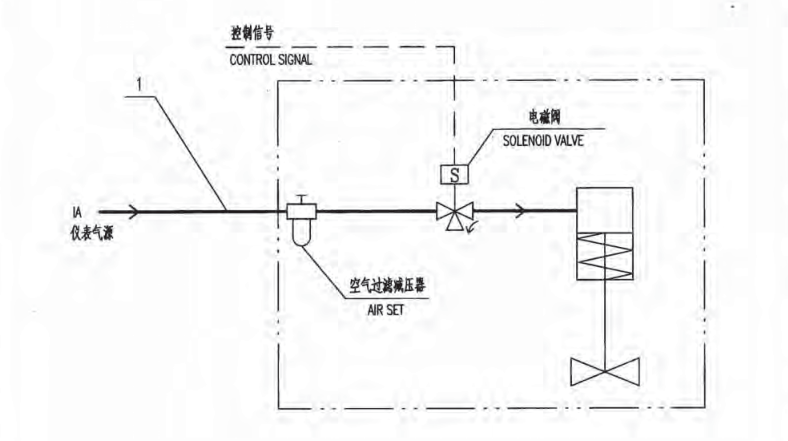

45.单作用执行机构的切断阀

46.双作用执行机构的切断阀(四通电磁阀)

47.双作用执行机构的切断阀(气源储罐、四通电磁阀)

48.双作用执行机构的切断阀(气源储罐、三通电磁阀)

49.双作用执行机构的切断阀(气源储罐、压力开关)

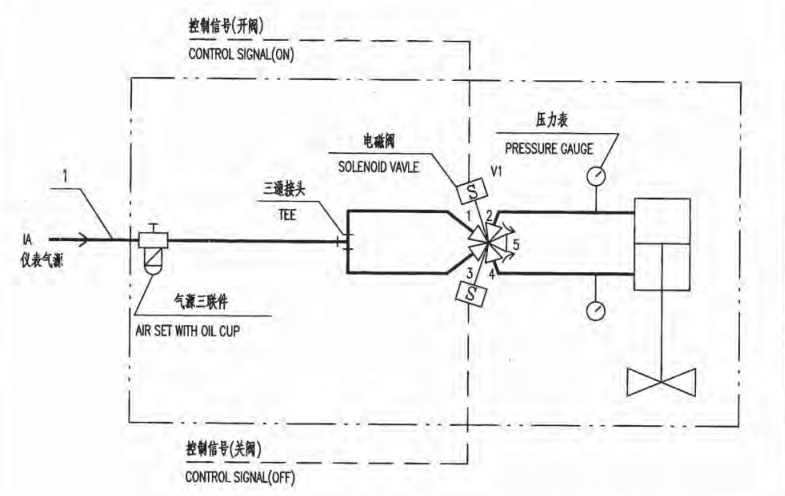

50.双作用执行机构的切断阀(双电控五通电磁阀)
