钻头种类介绍,知识点都在这了

作者:天津一诺成科技有限公司 浏览: 发表时间:2022-03-22 20:22:58 来源:网络

钻头是一种旋转而头端有切削能力的工具,一般以碳钢SK或高速钢SKH2、SKH3等材料,经铣制或滚制再经淬火热处理后磨制而成,用于金属或其它材料上之钻孔加工。它的使用范围极广,可运用于钻床、车床、铣床、手电钻等工具机上使用。钻头依照不同种类可以划分为以下几种:

A、依构造分类

1、整体式钻头:钻顶、钻身、钻柄由同一材料整体制造而成。

2、端焊式钻头:钻顶部位由碳化物焊接而成。

B、依钻枘分类

1、直柄钻头:钻头直径于φ 13.0mm以下皆采用直柄。

2、锥柄钻头:钻头柄为锥度状,一般其锥度均采用莫氏锥度。

C、依用途分类

1、中心钻头:一般用于钻孔前打中心点用,前端锥面有60°、75°、90°等。

2、麻花钻头:工业制造上使用最广泛的一种钻头。

3、超硬钻头:钻身之前端或全部以超硬合金刀具材料制成,使用于加工材料之钻孔加工。

4、油孔钻头: 钻身有两道小孔,切削剂经此小孔到达切刃部份以带走热量及切屑,使用此钻头一般工作物旋转而钻头静止。

5、深孔钻头:最早用于枪管及石包管之钻孔加工,又称为枪管钻头。深孔钻头为直槽型,在圆管中切除四分之一强的部份以产生刃口排屑 。

6、钻头铰刀:前端为钻头,后端为铰刀。钻头直径与铰刀直径只差铰孔之裕留量,也有钻头于螺攻丝混合使用,故又称为混合钻头。

7、 锥度钻头:当加工模具进料口时可使用锥度钻头。

8、圆柱孔钻头:我们称其为沉头铣刀,此种钻头前端有直径较小之部分称为道杆。

9、圆锥孔钻头:为钻削圆锥孔之用,其前端角度有90°、60°等。我们使用的倒角刀就是圆锥孔钻头的其中一种。

10、三角钻头: 一种电钻所使用之钻头,其钻柄制成三角形之面使夹头可确实固定钻头。

钻头材质选用准则:

钻孔操作本质上讲是一种切削加工,完成切削加工需要满足的前提条件:刀具材料的硬度必须高于被加工材料的硬度。

钻头的材质类别:

钻头的材质一般分为HSS,HSS含钴、粉末HSS,钨钢钻头,以上钻头材料硬度逐级升高,正常情况下看钻头可否钻不钻得动工件或耐磨性,可把钻头的硬度和工件的硬度转化成HV韦氏硬度,如果钻头的硬度大于工件的硬度3倍以上就可以了,当然钻头的表面硬度大于工件表面硬度越高越好,钻头的寿命就越长。

钻头材质选用:

在木质材料上钻孔,配合使用木工钻头,木工钻头切销量大,对刀具硬度要求不高,刀具材料一般为一般高速钢(HSS)。

在一般金属材料(合金钢,非合金钢,铸铁,铸钢,有色金属)上钻孔,配合使用金工钻头,钻头材质一般是高速钢(高级刀具含元素钴 HSS-Co)。

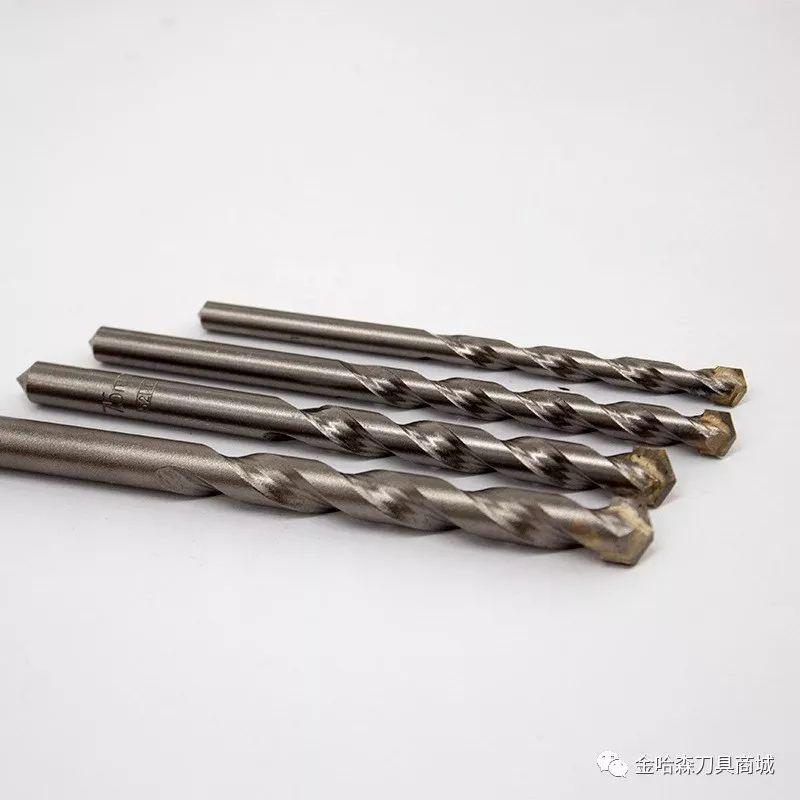

在混凝土材料和石材类材料中打孔,使用冲击钻,配合石工钻头,刀头材质一般为硬质合金。

在硬度更高的瓷砖及玻璃上钻孔使用瓷砖钻头,刀具材料为钨碳合金,因刀具硬度较高,韧性差,需要注意低速和无冲击使用。

钻头是用来在实体材料上钻削出通孔或盲孔,并能对已有的孔扩孔的刀具。常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。扩孔钻和锪钻虽不能在实体材料上钻孔,但习惯上也将它们归入钻头一类。

各类钻头规格如下表

钻头规格180度

规格

小径

大径

全长

小径刃长

柄径

M3

3.4

6.5

65

13

6.5

M4

4.5

8.0

75

18

8

M5

5.5

9.5

85

22

9.5

M6

6.6

11.0

90

25

11

M8

9.0

14.0

100

28

12

M10

11.0

17.5

110

30

12

M12

14.0

20.0

115

32

12

1/4

6.85

11.0

90

25

11

5/16

8.55

14.0

100

28

12

3/8

10.1

15.0

110

30

12

1/2

13.5

20.0

115

32

12







钻头规格90 度






规格

小径

大径

全长

小径刃长

柄径

M3

3.4

6.4

65

35

6.4

M4

4.5

8.4

75

42

8.4

M5

5.5

10.4

85

50

10.4

M6

6.6

12.5

90

53

12.0

M8

9.0

16.5

100

53

12.0

钻头规格180度

规格

小径

大径

全长

小径刃长

柄径

M3

3.4

6.5

65

13

6.5

M4

4.5

8.0

75

18

8

M5

5.5

9.5

85

22

9.5

M6

6.6

11.0

90

25

11

M8

9.0

14.0

100

28

12

M10

11.0

17.5

110

30

12

M12

14.0

20.0

115

32

12

1/4

6.85

11.0

90

25

11

5/16

8.55

14.0

100

28

12

3/8

10.1

15.0

110

30

12

1/2

13.5

20.0

115

32

12

钻头规格90 度






规格

小径

大径

全长

小径刃长

柄径

M3

3.4

6.4

65

35

6.4

M4

4.5

8.4

75

42

8.4

M5

5.5

10.4

85

50

10.4

M6

6.6

12.5

90

53

12.0

M8

9.0

16.5

100

53

12.0

钻头外径

钻头长度

钻头外径

钻头长度







φ20mm

350mm

φ102mm

350mm/420mm


φ22mm

350mm

φ108mm

350mm/420mm


φ24mm

350mm

φ110mm

350mm/420mm


φ26mm

350mm/420mm

φ114mm

350mm/420mm


φ28mm

350mm/420mm

φ120mm

350mm/420mm


φ30mm

350mm/420mm

φ127mm

350mm/420mm


φ32mm

350mm/420mm

φ132mm

350mm/420mm


φ38mm

350mm/420mm

φ150mm

350mm/420mm


φ40mm

350mm/420mm

φ159mm

350mm/420mm


φ44mm

350mm/420mm

φ166mm

350mm/420mm


φ50mm

350mm/420mm

φ180mm

350mm/420mm


φ57mm

350mm/420mm

φ200mm

350mm/420mm


φ63mm

350mm/420mm

φ220mm

350mm/420mm


φ76mm

350mm/420mm

φ250mm

350mm/420mm


φ83mm

350mm/420mm

φ275mm

350mm/420mm


φ89mm

350mm/420mm

φ300mm

350mm/420mm


钻头规格180度

规格

小径

大径

全长

小径刃长

柄径

M3

3.4

6.5

65

13

6.5

M4

4.5

8.0

75

18

8

M5

5.5

9.5

85

22

9.5

M6

6.6

11.0

90

25

11

M8

9.0

14.0

100

28

12

M10

11.0

17.5

110

30

12

M12

14.0

20.0

115

32

12

1/4

6.85

11.0

90

25

11

5/16

8.55

14.0

100

28

12

3/8

10.1

15.0

110

30

12

1/2

13.5

20.0

115

32

12







钻头规格90 度






规格

小径

大径

全长

小径刃长

柄径

M3

3.4

6.4

65

35

6.4

M4

4.5

8.4

75

42

8.4

M5

5.5

10.4

85

50

10.4

M6

6.6

12.5

90

53

12.0

M8

9.0

16.5

100

53

12.0

中心钻头规格表

刃径(d)

刃径公差

刃长(L2)

柄径(D)

全长(L)

0.4

0.05

-0.05

0.5

3.0

31






0.5

0.05

-0.05

0.6

3.0

31






0.6

0.05

-0.05

0.7

3.5

36






0.7

0.05

-0.05

0.8

3.5

36






0.8

0.05

-0.05

0.9

4.0

36






0.9

0.05

-0.05

1.0

4.0

36






1.0

0.05

-0.05

1.2

4.0

36

1.2

4.0

100



1.2

0.05

-0.05

1.4

5.0

42






1.5

0.05

-0.05

1.8

5.0

42

1.8

5.0

100



1.8

5.0

150



1.8

5.0

200



2.0

0.08

-0.08

2.4

5.0

42

2.4

6.0

100



2.4

6.0

150



2.4

6.0

200



2.5

0.08

-0.08

3.0

6.0

47

3.0

8.0

100



3.0

8.0

150



3.0

8.0

200



3.0

0.08

-0.08

3.6

7.7

57

3.6

10.0

100



3.6

10.0

150



3.6

10.0

200



3.2

0.08

-0.08

3.8

7.7

57






4.0

0.08

-0.08

4.8

10.0

69

4.8

10.0

100



4.8

10.0

150



4.8

10.0

200



5.0

0.12

-0.12

6.0

11.0

69

6.0

12.0

100



6.0

12.0

150



6.0

12.0

200



6.0

0.12

-0.12

8.0

16.0

90






8.0

0.12

-0.12

10.0

18.0

100






10.0

0.12

-0.12

12.0

18.0

100






12.0

0.12

-0.12

15.0

22.0

110






高速钢空心钻头,又名取芯钻头或开孔器,钻头分类:高速钢钻头,硬质合金钻头,钨钢钻头;削切深度:35MM、50MM、100M;适合钻机:进口的磁座钻、磁力钻、国产磁座钻、磁铁钻、吸铁钻、钢板钻、磁性钻、机床、台钻、座钻等。直径规格:12MM至100MM;钻头主要材质有高速钢类;粉末冶金类;硬质合金类。

钻头轴线要与砂轮面斜出60°的角度。这个角度就是钻头的锋角,此时的角度不对,将直接影响钻头顶角的大小及主切削刃的形状和横刃斜角。这里是指钻头轴心线与砂轮表面之间的位置关系,取60°就行,这个角度一般比较能看得准。这里要注意钻头刃磨前相对的水平位置和角度位置,二者要统筹兼顾,不要为了摆平刃口而忽略了摆好度角,或为了摆好角度而忽略了摆平刃口。

钻头的长度和直径之比越大,其弯曲倾向增加。减小长径比,可以减小挠曲力,从而避免钻头折断和孔径误差加大。较深的孔要求钻头规格有较大的长径比。通常孔深超过3倍直径就是“深孔”,而微钻的孔深一般都要超过这个限度。

电锤钻头规格:6mm,8mmx110mm; 8mmx160mm; 8mm,10mm,12mmx210mm,10mm,12mm,16mm,20mmx450mm。

硬质合金电锤钻主体采用优质合金钢材,刀头 采用硬质合金焊接而成。与各种电锤机配套使用,适用混凝土、砖等硬质建材上钻孔。是建筑、安装行业中用途广、效率高的打孔工具。

电锤钻头套装规格为:5*110mm,6

电锤钻头套装规格为:5*110mm,6*110mm,6*160mm,8*160mm,10*160mm

电锤钻头 圆柄 方柄

6MM 8MM 10MM 12MM 14MM 16MM-28MM为

穿墙钻 长度为350MM

6MM 18MM 20MM 22MM 25MM 28MM
