典型的焊接缺陷的照片

作者:天津一诺成科技有限公司 浏览: 发表时间:2021-01-08 20:41:10 来源:网络

在焊接过程,焊接的质量控制是极为重要的。操作人员要随时对焊接质量进行检查。

以下是一些焊接缺陷的照片供大家观看,同时附了几张成形比较好的焊缝的照片,以作对比。

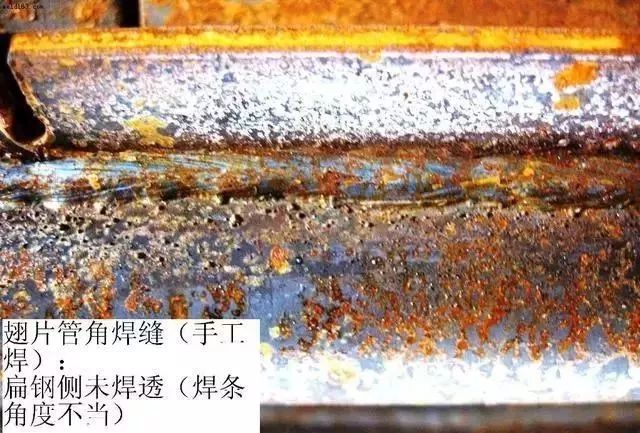

手工电弧焊:扁钢侧未焊透

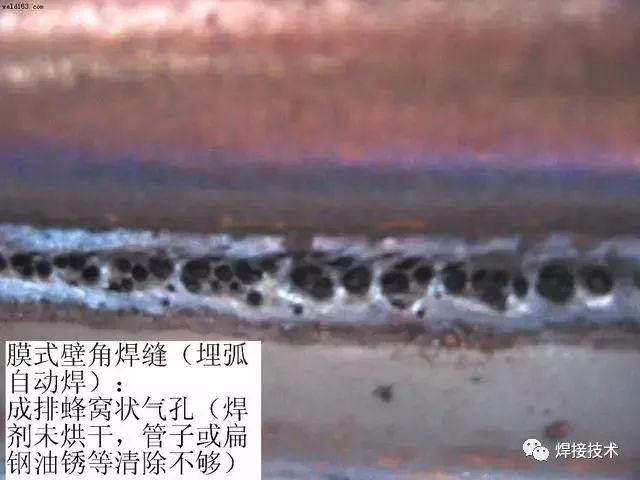

埋弧焊:出现成排蜂窝状气孔,成因大致为焊剂未烘干、工件油锈等清理不够

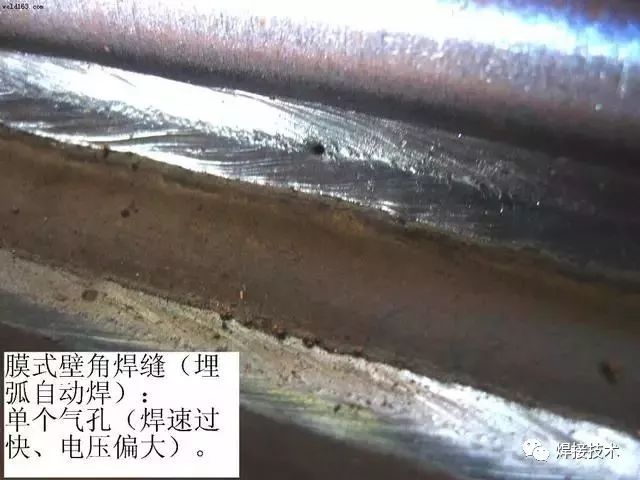

埋弧焊:焊速过快,电压偏大。出现单个气孔

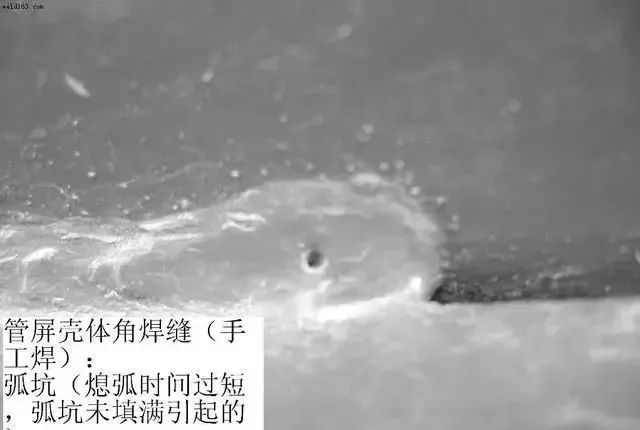

手工电弧焊:熄弧时间过短过快,造成弧坑未填满不平整。

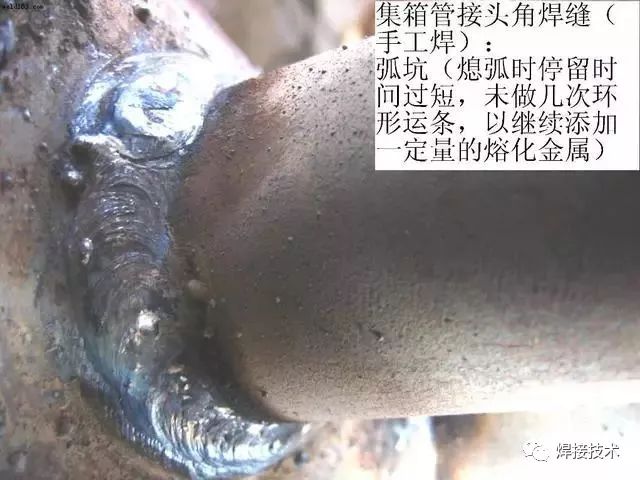

手工电弧焊:熄弧时间过短,未作几次环形运条,以继续添加一定量的熔化金属

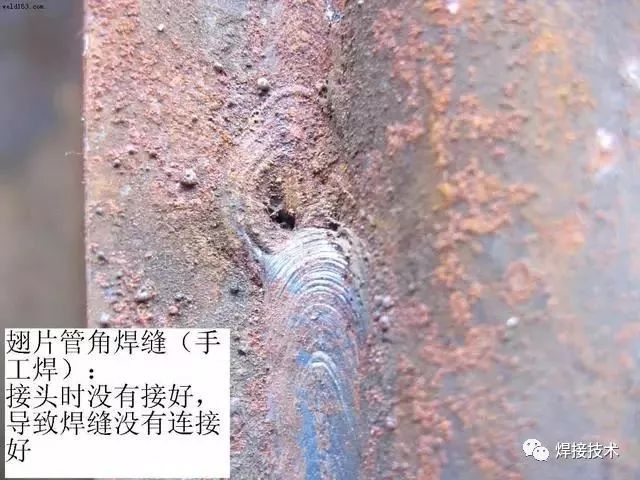

手工电弧焊:接头是没有接好,导致焊缝没有连接好

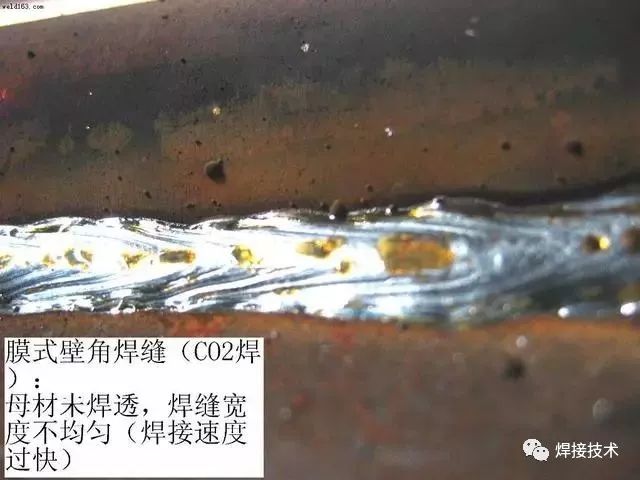

二 保焊:母材未焊透,焊缝宽度不均匀(焊接速度过快)

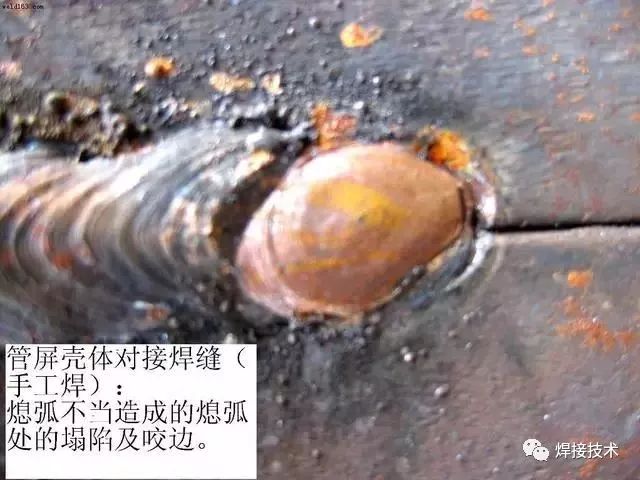

手工电弧焊:熄焊不当造成的熄弧处的塌陷及咬边

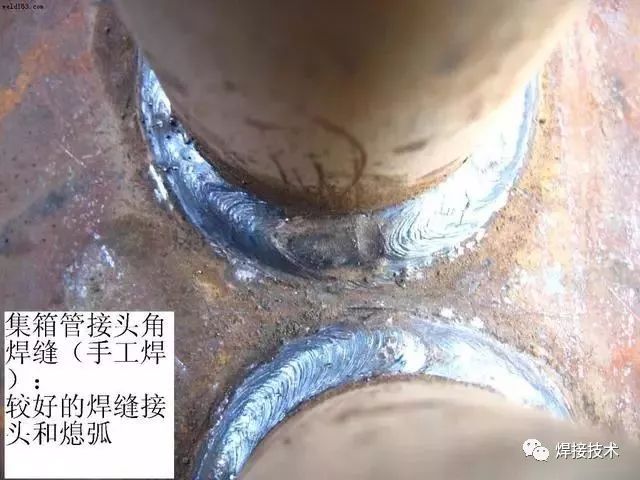

附了几张成形比较好的焊缝的照片,以作为对比

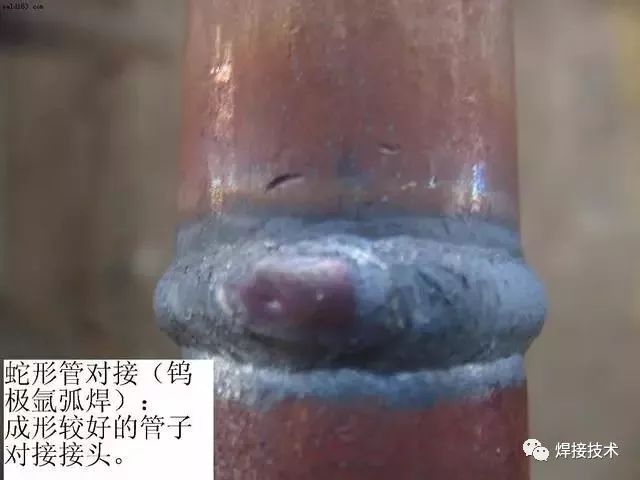

钨极氩弧焊:成形较好的管子对接接头

二保焊:焊缝成形较好,母材基本焊透
