电容是如何工作的?3D动画和动图很有价值

浏览:62 发表时间:2020-11-06 20:24:18 来源:直观学机械

首先讲一下电路和电容器

<电路是道路,电荷是车>如果将一个电路比作马路的话,电荷的移动就好像车流一样。

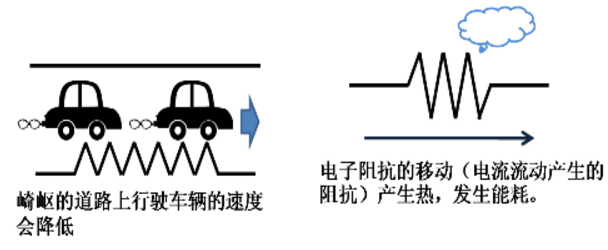

<阻抗是崎岖的道路>道路凹凸不平的情况下,车的行驶速度虽然会减慢但还是会向目的地前进。在电路中,阻抗会产生热并发生能耗(焦耳电)。

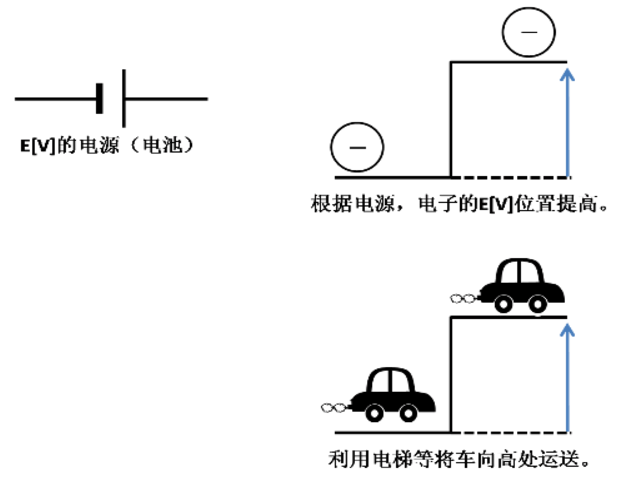

<电源(电池)是负载着电位差的装置>电源是在两端连接负载着E[V]电位差的装置。这与汽车利用电梯,自动地向高为t[m]的位置移动是一个道理。

那么电容器是什么?

接着就来说一说当电源装上电容器后的情况。

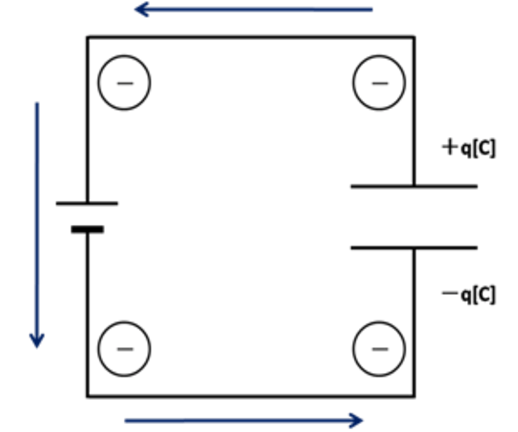

<电容器是停车场>电容器能够储蓄电荷。将电路比作成道路的话,电容器就好比停车场。电路正端和负端必定储蓄着相同的电荷数。

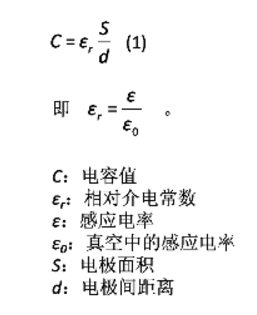

<电容有储存电荷的能力>电容器能储存多少的电荷的标准叫做电容值,电容值由(1)式所示。由(1)式可知,①电极面积S扩大 ②电极间的距离缩短 ③使用诱电率高的材料,可增大容值。

电容的单位是SI单位系的F(法拉)。将1V电压(电位差)给予某导体,储存1C(库伦)的电荷时,电容值为1F。

<电容器的工作>电容器储存的电荷在开关S1为OFF,S2为ON的时候,向负载电流流动。

根据电容的状态,电源电压不稳定的情况下,稳定的电灯发光。

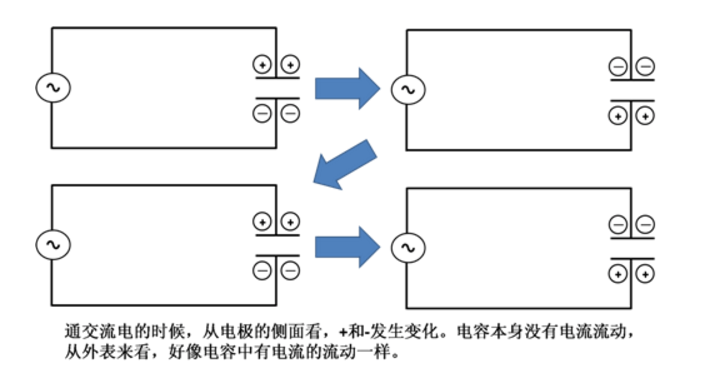

<电容阻断直流电,仅可通交流电>电容不可通直流电,如果重复充电、放电,在电容中将会反复流动充电电流和放电电流。这种现象可通过电容的外观观察电流是否流经电容。

由于这些特征所,使得电路中用到许多的电容。配合它的用途,选择适合的产品是有必要的。

下面通过一个3D动画视频来进一步的了解一下电容(机翻,只能辅助了解视频):

下面再通过10个动图演示电容工作原理、电容传感器原理:

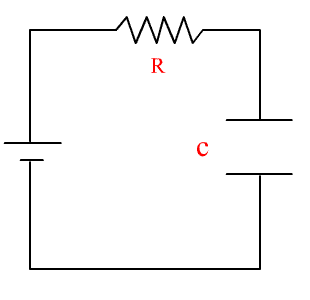

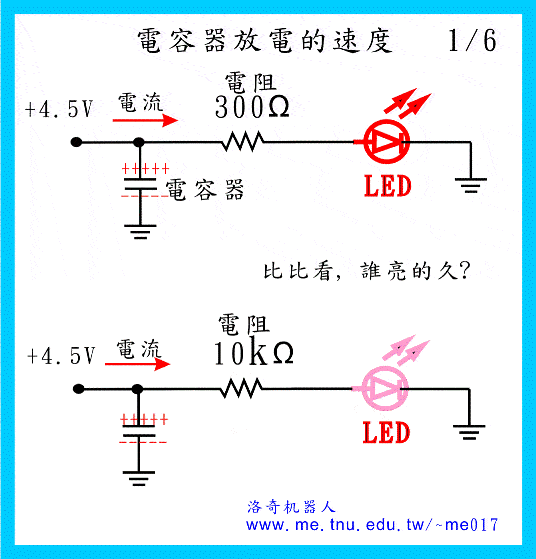

1、电容充放电实验

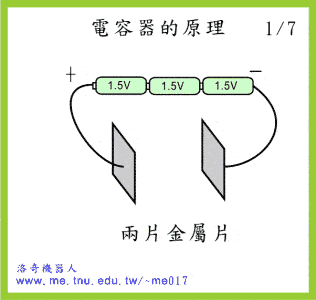

2、电容工作原理

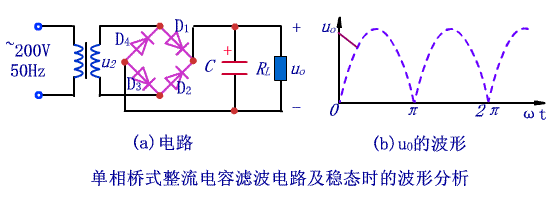

3、电容滤波电路工作原理

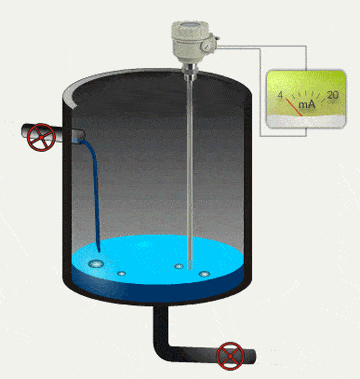

4、电容式液位计

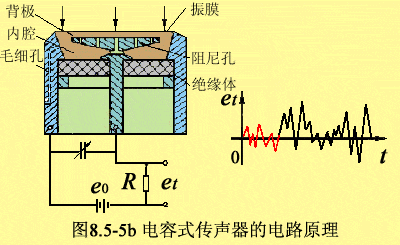

5、电容式传声器工作原理

6、电容式液位计原理

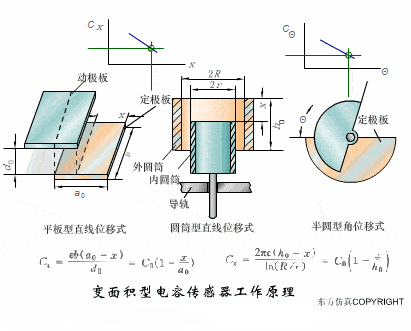

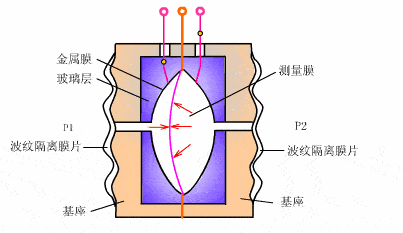

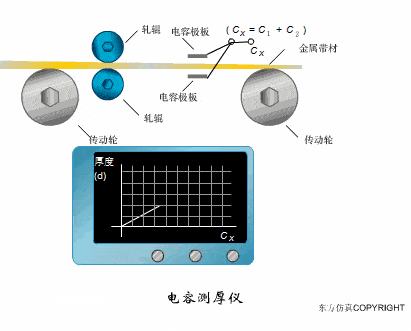

7、电容传感器原理

8、电容式耳机原理

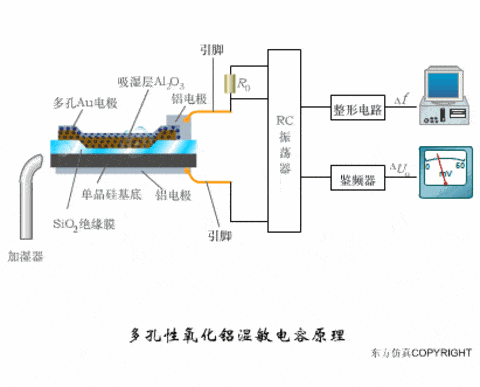

9、湿敏电容原理

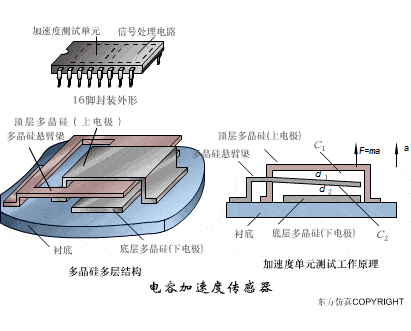

10、电容加速度计原理
