开关电源里特殊元件的类型和用途

浏览:13 发表时间:2020-10-13 20:14:53 来源:网络

一、特种二极管

1. 快恢复二极管(FRD)----快恢复二极管的反向恢复时间一般为几百纳秒,正向压降为0.6V~1V,正向电流为几安培至几千安培,反向峰值电压可达几百伏特至几千伏特,可用作开关电源中的输出整流管、一次侧钳位保护电路的阻塞二极管。

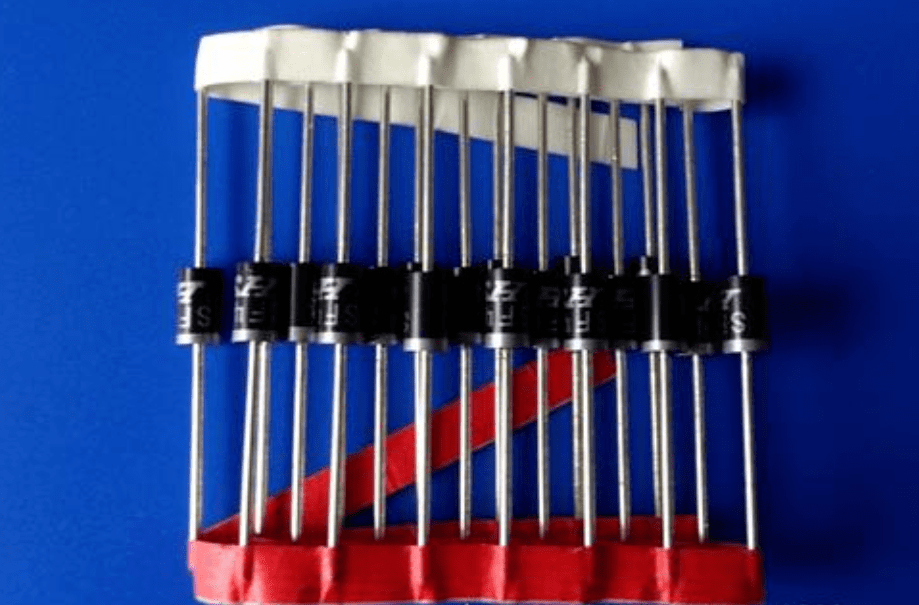

▲ 快恢复二极管(FRD)

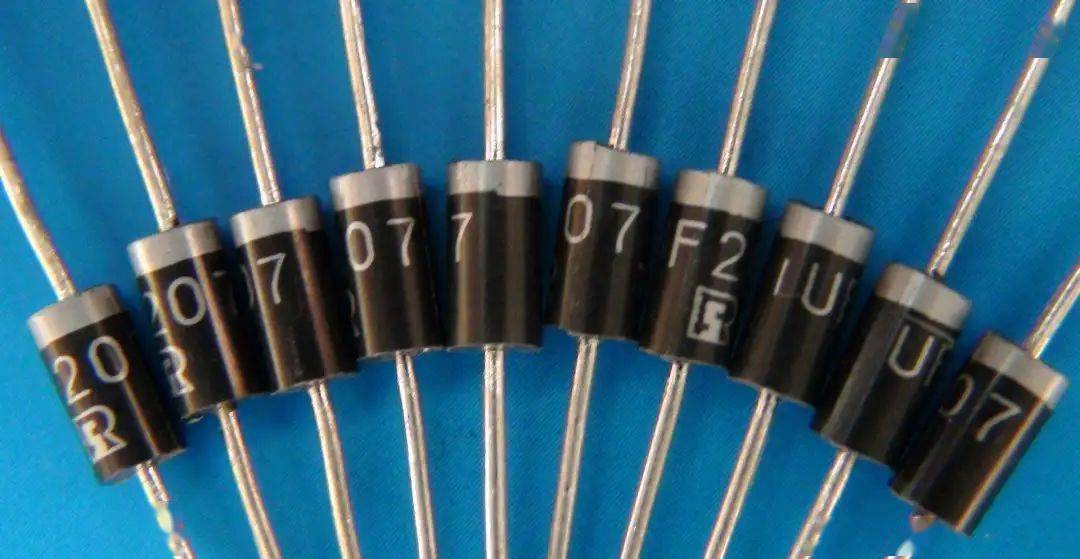

2. 超快恢复二极管(SRD)----超快恢复二极管则是在快恢复二极管基础上发展而成的,其反向恢复电荷进一步减小,反向恢复时间可低至几十纳秒,可用作开关电源适配器输出整流管、阻塞二极管、反馈电路中的整流管。

▲ 超快恢复二极管(SRD)

3. 肖特基二极管(SBD)----全称为肖特基势垒二极管,它属于低电压、低功耗、大电流、超高速半导体功率器件,其反向恢复时间可小到几纳秒,正向导通压降仅为0.4V左右,整流电流可达几十至几百安培。特别适合做开关电源充电器低压输出电路中的整流二极管、续流二极管。

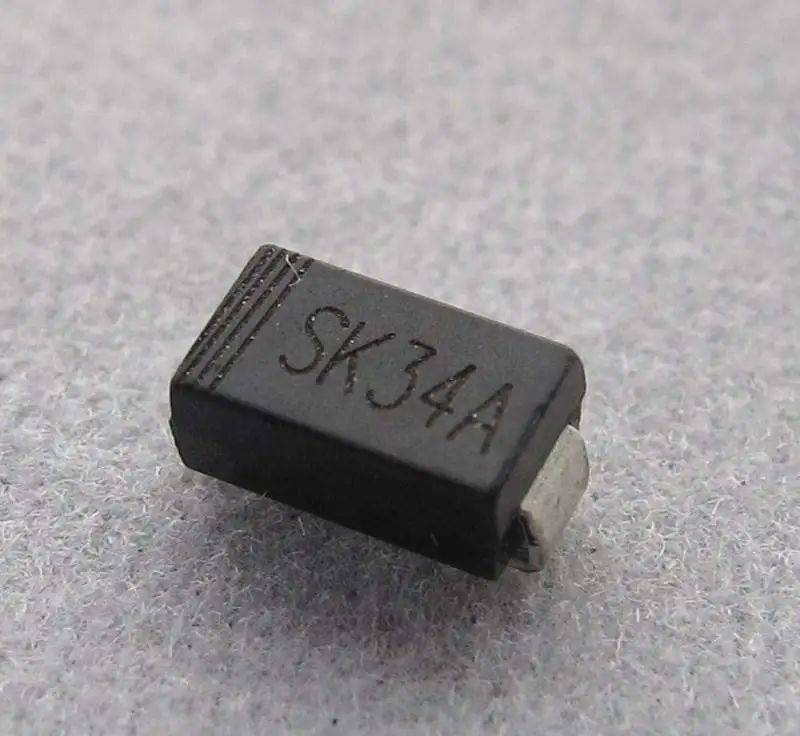

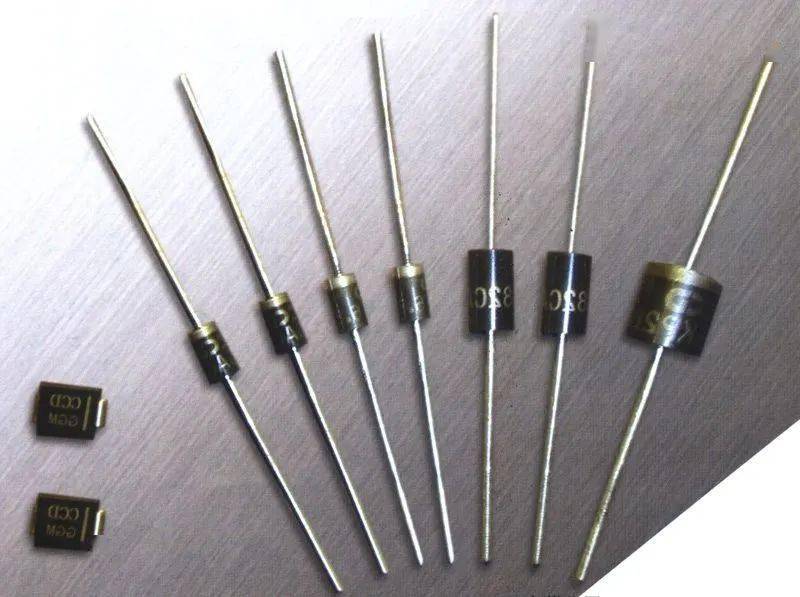

▲ 肖特基二极管(SBD)

4. 瞬变变压抑制二极管(TVS)----亦称瞬态电压抑制器,其响应速度极快、钳位电压稳定,是一种新型过电压保护器件,可用来保护开关电源PWM集成电路、MOS功率器件以及其他对电压敏感的半导体器件。

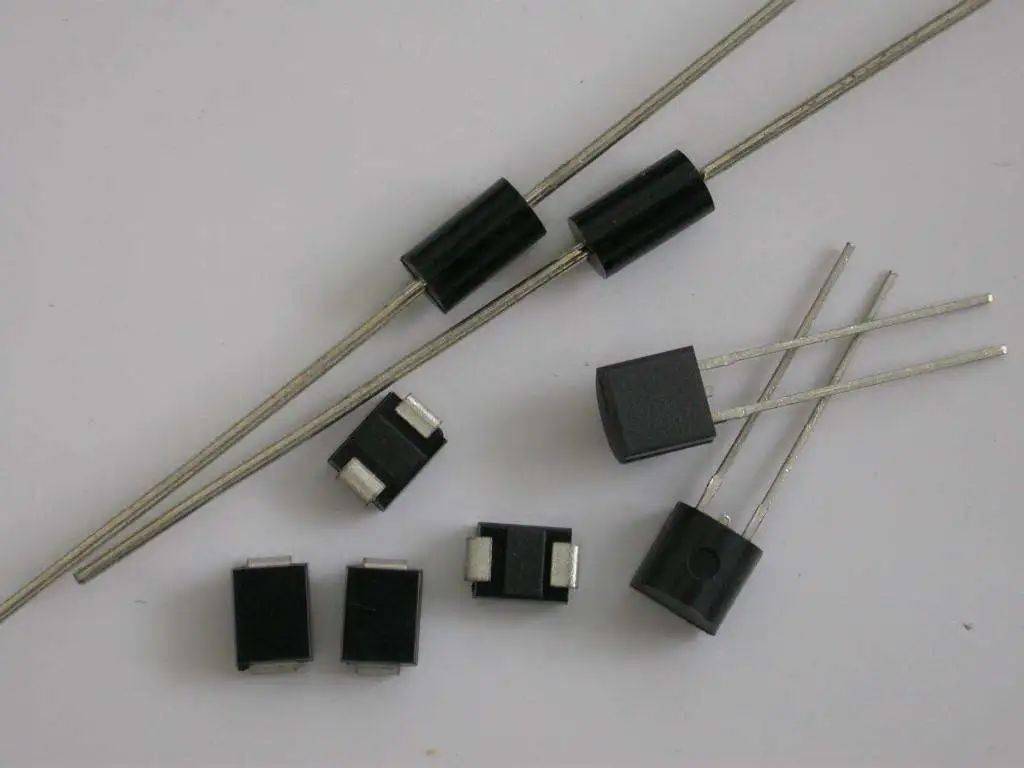

▲ 瞬变变压抑制二极管(TVS)

5. 双向触发二极管(DIAC)----亦称二端交流器件,常与晶闸管配套使用,构成开关电源变压器输出过电压保护电路。

▲ 双向触发二极管(DIAC)

二、特种电阻器

1. 熔断电阻器(FR)----熔断电阻器亦称保险电阻器或可熔断电阻器,它兼有电阻器和熔断器的功能,熔断电流从几十毫安到几十安培,熔断时间为几秒至几十秒。

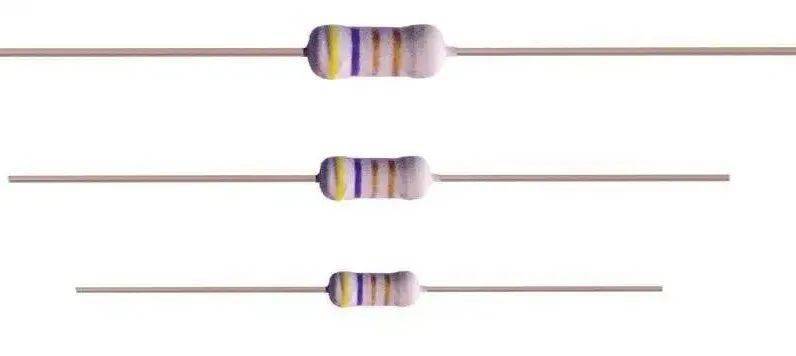

▲ 熔断电阻器(FR)

2. 自恢复熔丝管(RF)----亦称自恢复保险丝,具有可自动复原的性能,反复使用,不需要维修更换。

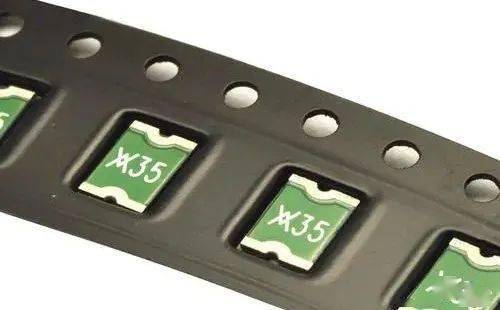

▲ 自恢复熔丝管(RF)

3. 软启动电阻----它属于负温度系数热敏电阻(NTCR),其特点时标称阻值低(仅为1Ω~47Ω)、额定功率高(10~500W)、工作电流大(1~10A),适合作开关电源适配器的启动保护元件。

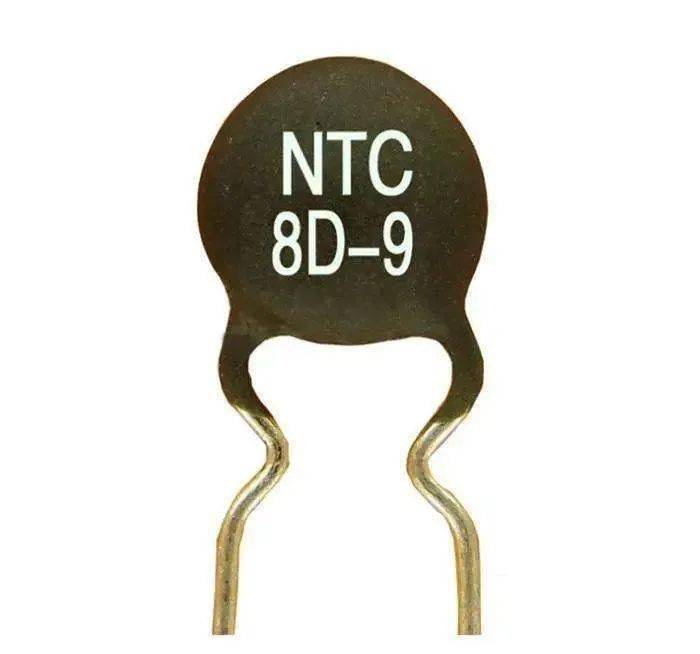

▲ 软启动电阻

4. 压敏电阻器(VSR)----工作电压范围宽(6V~3000V,分若干档),对过电压脉冲响应速度快(几纳秒至几十纳秒),耐冲击电流的能力很强(可达100A~20Ka),漏电流小(低于几微安至几十微安),电阻温度系数低(小于0.05%/℃),价格低廉。

可构成开关电源适配器的过电压保护电路、防雷击保护电路、消除火花电路、浪涌电压吸收回路等。

5. 数字电位器(DCP)----与可调式开关稳压器配套使用,构成可编程开关稳压器。

▲ 数字电位器(DCP)

三、晶闸管

1. 单向晶闸管(SCR)----与双向触发二极管配套使用,构成过开关电源适配器的电压保护电路。

▲ 单向晶闸管(SCR)

2. 双向晶闸管(TRIAC)----可构成开关电源交流输入侧的过电压保护电路。

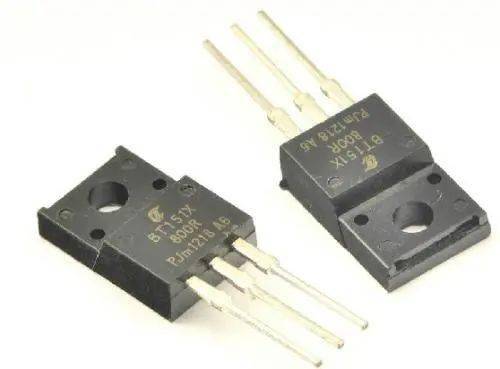

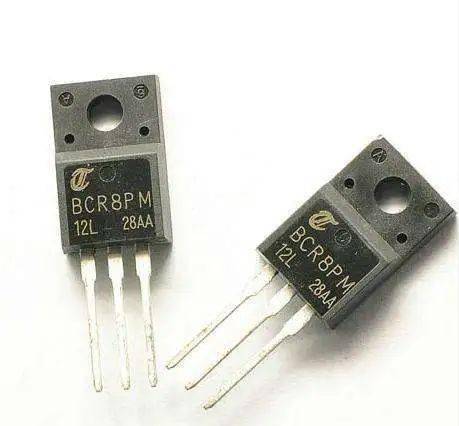

▲ 双向晶闸管(TRIAC)

四、其他

1. 光耦合器:线性光耦合器的电流传输比(CTR)与直流输入电流(If)的特性曲线具有良好的线性度。在传输小信号时,能使输出与输入呈线性关系,适合构成精密开关电源中的光藕反馈电路,并实现二次侧与一次侧的隔离。

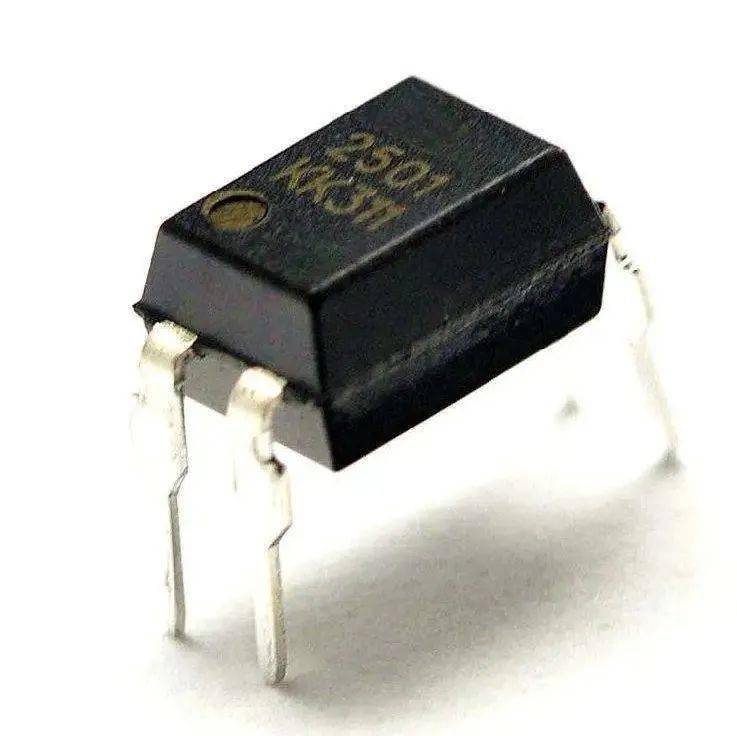

▲ 光耦

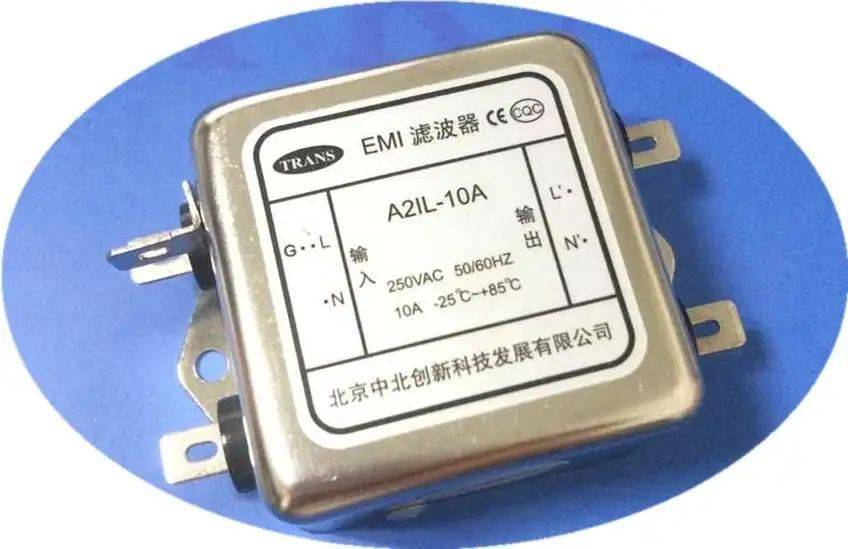

2. 滤波器:亦称EMI滤波器,它属于双向射频滤波器,一方面能滤除从交流线引入的外部电磁干扰;

另一方面还可避免开关电源适配器向外部发出噪声干扰,能显著提高开关电源适配器的抗干扰能力,并使开关电源符合电磁兼容性(EMC)标准。

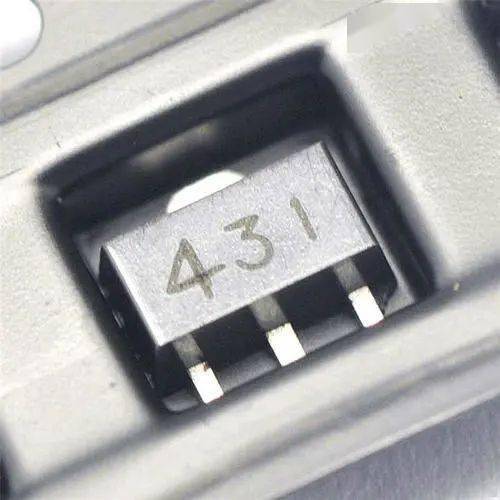

3. 可调式精密并联稳压器:例如TL431,可广泛用于精密开关电源适配器、充电器中,还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

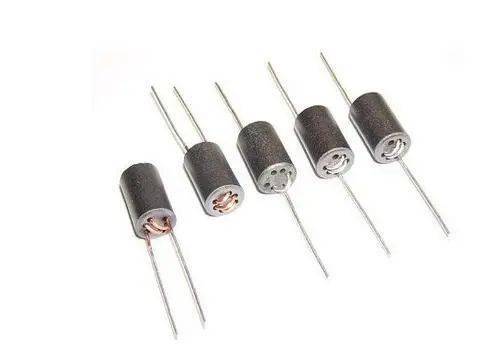

4. 磁珠:有管状、片状磁珠及磁珠阵列,能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。有管状、片状磁珠及磁珠阵列,能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。
